在火力发电与核能工业的钢铁心脏深处，流动着一条关乎效率与安全的“生命线”——凝结水。它承载着蒸汽的余温与能量，却也潜藏着腐蚀与结垢的隐患。凝结水精处理系统，正是守护这条生命线的精密卫士。本文将深入剖析这套系统的核心组成与精妙流程，并透过“凝结水精处理系统组成及流程详解图”的视角，为您揭开其高效净化、保障机组安全经济运行的神秘面纱。

系统核心构成解析

一套完整的凝结水精处理系统，远非单一设备，而是一个协同作战的精密军团。其核心通常由前置过滤单元、高速混床离子交换单元以及体外再生系统三大主力构成。前置过滤器作为先锋，主要拦截凝结水中的悬浮物、胶体、腐蚀产物（如氧化铁）及油类等机械杂质，尤其在机组启动初期，它能高效除铁洗硅，为后续的深度净化扫清障碍，并有效保护树脂，延长其工作寿命。

高速混床则是系统的主力军与净化核心。它内部填充着按一定比例混合的阴、阳离子交换树脂，凝结水以高达每秒数百米的流速通过树脂床层。在这里，树脂表面的功能基团与水中的溶解盐类离子（如钠离子、氯离子、硅酸根等）发生交换反应，从而深度去除这些离子杂质，确保出水达到极高的纯度标准，这是防止热力设备结垢和腐蚀的关键。混床之后通常设有树脂捕捉器，如同一道安全网，负责捕获可能破碎并随水流逃逸的树脂碎片，防止其进入后续的热力系统。

体外再生系统则是确保主力军持续战斗力的后勤保障中心。当高速混床中的树脂吸附饱和、性能失效后，失效树脂被输送到独立的再生系统。该系统通常包含用于树脂分离、擦洗、再生的“再生三塔”——分离塔、阴塔和阳塔，以及配套的酸碱贮存投加设备、热水罐、罗茨风机和冲洗水泵等。这种体外再生的设计，避免了在运行设备中进行化学再生可能带来的水质污染风险，实现了运行与再生的完全分离，保障了供水连续性与水质稳定性。

工艺流程全景透析

凝结水精处理的工艺流程，是一部严谨有序的净化交响曲。整个过程可以清晰地划分为运行与再生两条主脉络。在正常运行流程中，来自凝汽器的凝结水首先经过前置过滤器，完成粗过滤；随后进入高速混床，进行深度离子交换除盐；净化后的高品质凝结水经树脂捕捉器确认安全后，被输送至低压加热器，最终返回锅炉系统循环利用。这套流程确保了100%的凝结水得到处理，水质持续满足高参数机组的要求。

体外再生流程则是一套复杂而精细的化学恢复程序。失效树脂从混床被水力输送至分离塔，通过反洗水流和空气擦洗，利用阴、阳树脂的密度与颗粒度差异，实现二者的彻底分层。分离后的阴树脂移送至阴塔，阳树脂移送至阳塔，分别用碱液和酸液进行再生，恢复其交换能力。再生后的树脂经过充分冲洗，去除残留的再生剂，然后在阳塔（或专用的混合塔）内通过压缩空气进行剧烈混合，使之重新达到均匀混合的状态，最后储存备用，随时准备输送回高速混床投入下一轮运行。

智能控制技术的融入，让这套流程如虎添翼。基于树脂界面识别的再生控制系统，通过高分辨率摄像头实时监控塔内树脂界面，实现输送、分离过程的精准自动化。在线浊度仪则用于智能判断擦洗终点，避免过度擦洗或冲洗不彻底。这些技术使得整个再生过程可视化、自动化，大大提高了再生效率与成功率，减少了人工干预和化学品的消耗。

关键设备深度聚焦

系统中的每一个设备都扮演着不可或缺的角色。前置过滤器多采用管式滤元结构，滤料常为聚丙烯纤维，其过滤精度可达微米级，独特的垂直悬挂设计使水流从大孔隙流向小孔隙，截污能力强且水阻小。当进出口压差达到设定值，便会启动反洗程序，利用水和空气的协同作用，将截留的杂质彻底清除。

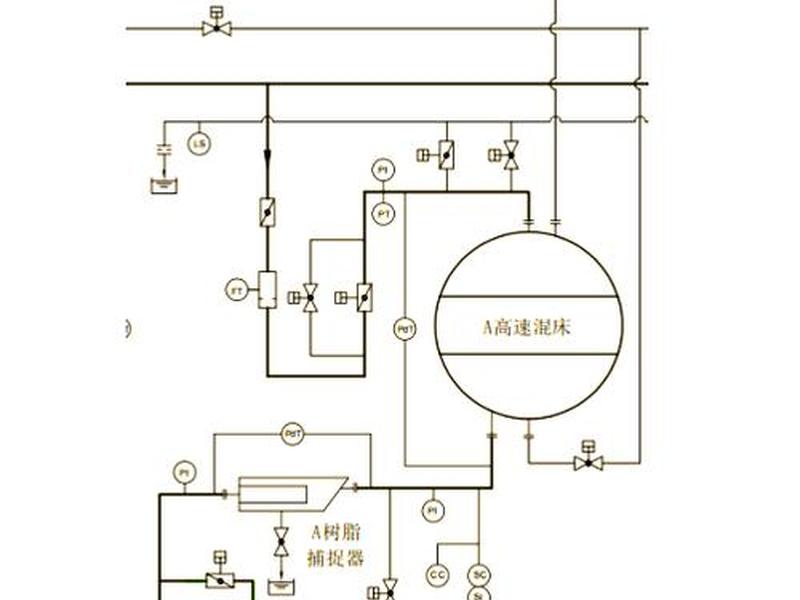

高速混床本体是一个垂直的碳钢压力容器，内衬防腐橡胶。其内部布水装置的均匀性至关重要，它决定了水流与树脂接触的充分程度，直接影响离子交换效率。树脂床层的高度、阴阳树脂的体积比（通常为1:1）都是经过精密计算的设计参数。旁路系统的设置提供了灵活性，当单台混床失效或进水条件异常时，可以自动切换，保证系统不间断供水。

再生系统中的“三塔”各司其职。分离塔负责失效树脂的接收、擦洗和反洗分层，其内部结构设计旨在创造稳定的水力分层条件。阴塔和阳塔则是树脂再生的化学反应器，配备有酸碱计量与投加装置、热水稀释系统等。罗茨风机提供擦洗和混合所需的压缩空气，热水罐则提供适宜温度的冲洗水，这些辅助设备共同确保了再生过程的高效与彻底。

技术演进与优化方向

凝结水精处理技术的发展史，是一部围绕再生分离技术持续改进的创新史。从早期的体内再生到如今主流的体外再生，从完全手动操作到如今的智能全自动控制，技术的每一次飞跃都旨在追求更高的出水品质、更低的运行成本和更小的环境影响。当前，技术的重点已从单一设备的改进转向整个系统的协同优化。

系统协同优化意味着前置过滤、混床运行、体外再生以及废水处理等子系统需要达到最佳匹配。例如，优化再生步骤的时序，将某些串行步骤改为并行（如阴、阳塔的置换与冲洗并列进行），可以显著缩短再生时间，这对于高负荷期间再生频繁的机组尤为重要。节水降耗是另一大优化方向，通过精确控制反冲洗的强度与时间，并依据在线水质监测数据动态调整再生程序，可以有效减少酸碱消耗和废水排放量。

面向未来，技术的探索仍在继续。例如，适用于更高温度凝结水处理的高温精处理技术正在发展中，其核心在于开发耐高温的树脂和罐体内衬材料。将物联网、大数据分析与预测性维护相结合，构建更智慧的精处理系统，实现从“故障后维修”到“状态预警与预防”的转变，是提升系统可靠性与经济性的前沿趋势。

系统价值与重要意义

凝结水精处理系统绝非热力系统中的普通配角，它是保障现代高参数、大容量发电机组安全、经济、长期稳定运行的基石。其最直接的价值体现在保护昂贵的主设备上。通过去除凝结水中的溶解盐类和腐蚀产物，它能极大程度地防止锅炉炉管和汽轮机通流部分的结垢与积盐，避免热效率下降，更能杜绝因腐蚀爆管导致的非计划停机事故，经济效益巨大。

从全厂水循环的角度看，它实现了凝结水的高品质回收再利用，大幅减少了锅炉补水量和废水排放量，是电厂践行节能环保、降低水耗的关键环节。一套运行稳定、出水优良的精处理系统，能够延长机组清洗周期，减少化学清洗带来的停机损失和环境污染，其综合效益远远超过系统自身的投资与运行成本。

深入理解其组成与流程，并借助“凝结水精处理系统组成及流程详解图”进行可视化学习，对于电厂设计、运行维护及优化管理人员而言，具有至关重要的现实意义。它不仅是操作规程的指南，更是故障分析、性能优化和技术创新的蓝图。
