在现代化火力发电与核能发电的庞大体系中，凝结水精处理系统犹如一颗精密运转的“肾脏”，默默守护着蒸汽动力循环的“血液”纯净。你是否曾好奇，这套复杂系统的工艺流程是如何被清晰呈现于图纸之上的？一张准确的凝结水精处理工艺流程图，不仅是工程师的设计蓝图，更是运行、维护与优化的核心指南。本文将带你深入探索工艺流程图的构成奥秘，并一步步揭示其绘制方法与精髓，让你不仅能读懂它，更能理解其背后的设计逻辑。

工艺流程图的构成骨架

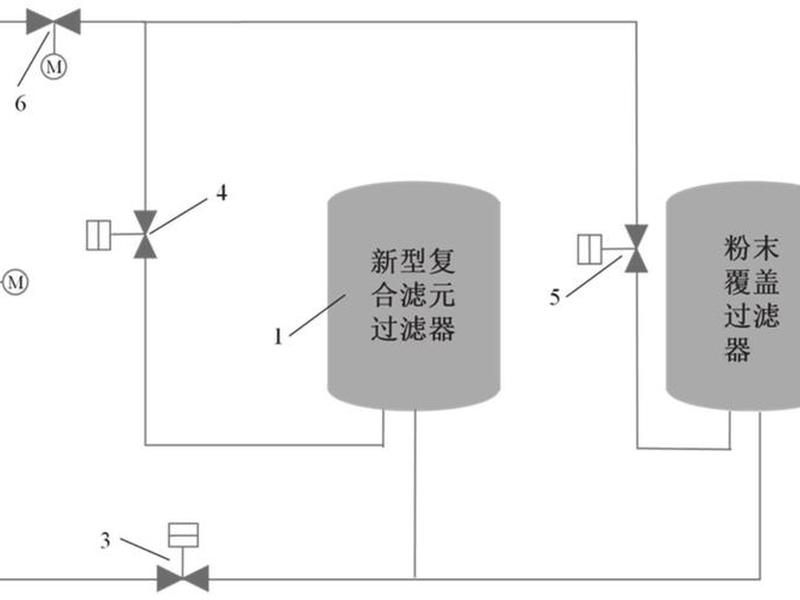

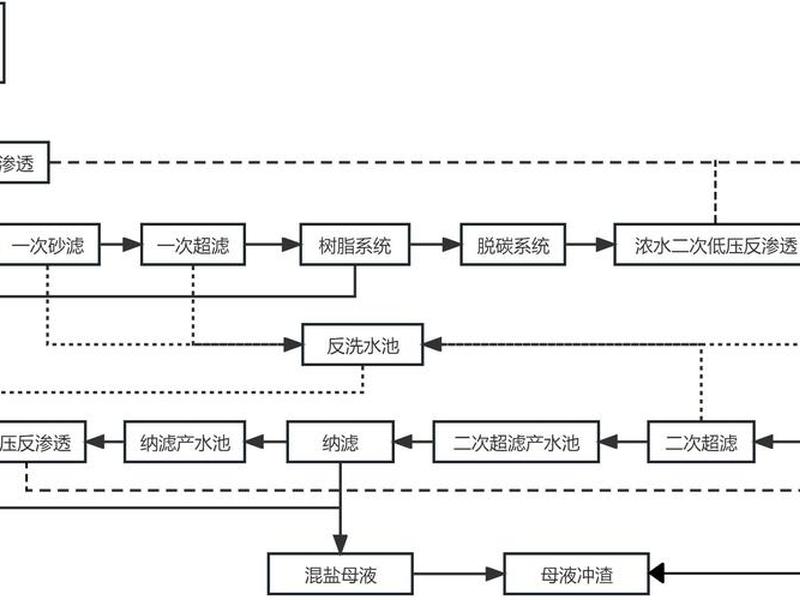

一张标准的凝结水精处理工艺流程图，远非简单的线条与方框堆砌。它的核心骨架由三大模块构成：预处理单元、核心除盐单元以及体外再生单元。预处理单元通常以前置过滤器打头阵，负责拦截凝结水中的铁锈、铜氧化物等悬浮杂质与胶体，如同为后续精密设备戴上“防护口罩”。核心除盐单元的主角是高速混床，内部填充着阴阳离子交换树脂，能深度去除水中的溶解性盐分与离子，是实现水质净化的“主战场”。体外再生单元则是一个独立的“后勤保障中心”，包含分离塔、阴塔、阳塔等设备，专门负责对高速混床中失效的树脂进行擦洗、分离与化学再生，使其恢复交换能力，循环使用。这三个模块通过管道、阀门与泵有机连接，形成一个闭路循环的水处理生命线。

绘制前的关键信息梳理

动手绘制之前，充分的信息梳理是避免图纸成为“无本之木”的关键。必须明确系统的处理目标与设计参数，例如机组容量、凝结水100%处理流量、进出水水质指标（如钠离子、二氧化硅、氢电导率限值）。要确定核心的设备选型与配置方式，是采用“前置过滤器+高速混床”的串联模式，还是仅设置混床？高速混床是按2×50%一运一备配置，还是其他方式？再生系统是采用高塔分离法，还是其他工艺？这些决策直接影响流程图的设备数量与连接关系。需厘清系统的控制逻辑与保护策略，例如混床失效的判定条件、旁路阀的自动开启条件、各泵的启停联锁等，这些控制点需要在流程图中通过简单的符号或备注予以体现。

核心设备与流程线的规范表达

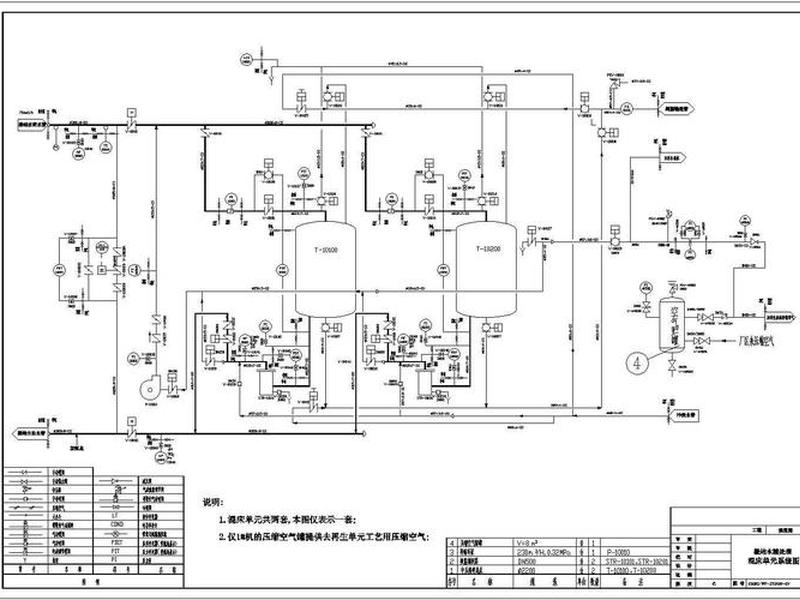

在流程图中，每一个设备都有其规范的图形符号或简化外形图。例如，过滤器常用一个带有斜线或波浪线的圆柱体表示；高速混床和各类再生塔通常用竖立的圆柱体或塔形符号代表；泵则用圆圈内加一个三角形或类似符号标识。阀门、流量计、取样点、树脂捕捉器等附件也需使用行业通用符号。比设备符号更重要的是流程线的表达。主工艺管线通常用较粗的实线表示，再生液、冲洗水、压缩空气、排水等辅助管线用较细的实线或虚线区分。箭头方向必须清晰标明介质流向。关键点在于，要准确表达出树脂的输送路径：失效树脂如何从混床送至分离塔，阴阳树脂分层后如何分别进入阴塔和阳塔再生，再生混合后的树脂又如何输送回混床备用。这条“树脂流”与“水流”的并行与交汇，是流程图绘制的难点与精髓。

智能控制与监测点的融入

现代凝结水精处理系统早已不是简单的机械组合，而是深度融合了自动化与智能化的控制系统。在绘制流程图时，必须考虑如何体现这种“智慧”。这包括在关键设备上标注重要的监测仪表，如在混床进出口设置差压变送器、导电度仪和硅表；在分离塔、阴阳再生塔上标注用于树脂界面识别的工业摄像头接口；在擦洗排水管路上标注在线浊度仪，用于智能判断擦洗终点。整个系统的控制网络（如DCS或PLC）与各设备、仪表、阀门执行机构之间的信号联系，虽不一定用详细线路表示，但可通过在相关设备旁标注“远传”、“程控”等字样，暗示其受控于中央控制系统，从而体现流程的自动化水平。

图纸的层次化与细节呈现

对于复杂的系统，一张总图往往难以容纳所有细节。采用层次化绘图是专业体现。第一层是系统概貌图，展示主工艺路径、主要设备及其连接关系，让人一目了然全局。第二层是分系统详图，例如单独绘制“体外再生系统详图”，详细展示分离塔、阴塔、阳塔、酸碱计量设备、热水罐、罗茨风机、储气罐等设备的内部接口与连接管线，包括所有的进酸、进碱、冲洗、排水、进气阀门。第三层可以是原理示意图或注释，用来说明特定过程，如纤维过滤器的反洗流程、树脂的空气擦洗原理等。通过这种分层，既保证了总图的清晰，又确保了关键细节的无遗漏。

绘制工具与规范检查要点

工欲善其事，必先利其器。绘制工艺流程图通常使用专业的CAD软件（如AutoCAD）或流程绘图软件。绘图时应建立规范的图层管理，将设备、管线、阀门、仪表、文字标注分别置于不同图层，便于修改。线型、颜色、文字字体与大小需统一设定，保持图纸美观整洁。完成绘制后，必须进行严格的规范性检查：核对所有设备编号与物料流向是否与设计文件一致；检查阀门、仪表符号是否齐全、正确；确认管线交叉处是否处理得当（断线或跨越）；审核图例说明是否完整；最终确保图纸能够准确、无歧义地指导施工、安装与运行操作。
