生活热水循环系统详解图：开启零冷水舒适生活的密钥

你是否厌倦了在寒冬的清晨，瑟瑟发抖地等待花洒流出第一股暖流？你是否对洗漱时哗哗流走的冷水感到心疼？一张清晰明了的“生活热水循环系统详解图”，正是解开这些生活痛点的钥匙。它不仅仅是一张示意图，更是一份通往24小时即开即热舒适生活的家庭热水“布阵图”。本文将围绕这张至关重要的详解图，深入剖析其背后的原理、设计与选择智慧，带您从图纸走进现实，彻底告别冷水等待的困扰。

一、 系统核心：循环三要素图解

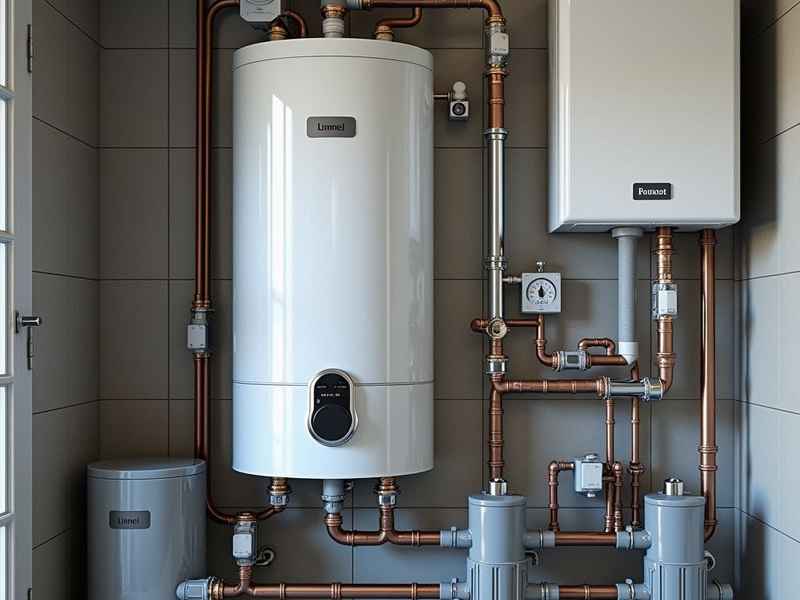

一张标准的生活热水循环系统详解图，其灵魂在于清晰勾勒出三个核心组件：热源、动力与路径。热源，即我们熟悉的热水器，无论是燃气、电能、空气能还是太阳能，它都是整个系统的“心脏”，负责为冷水注入温暖的能量。详解图中，热水器通常位于图纸的起点或中心位置，连接着进水管与出水管。

动力部分，则是由循环泵扮演的“肌肉”角色。在图纸上，它可能是一个独立的小盒子安装在回水管路上，也可能被集成在“零冷水热水器”的内部。它的核心使命是提供动力，推动管道中冷却的热水（常温水）克服阻力，重新流回热水器进行二次加热，从而形成循环。没有它，热水就无法主动“回家”。

而最体现设计精髓的，便是循环路径，即水管网络的布局。详解图会用不同颜色的线条（通常蓝色代表冷水管，红色代表热水管，橙色或黄色代表回水管）清晰地描绘出水流的走向。这张“水路地图”决定了热水如何到达每一个用水点，以及冷却后的水如何返回，是区分不同循环方案、影响最终使用体验和成本的关键。

二、 路径之争：大循环与小循环详解

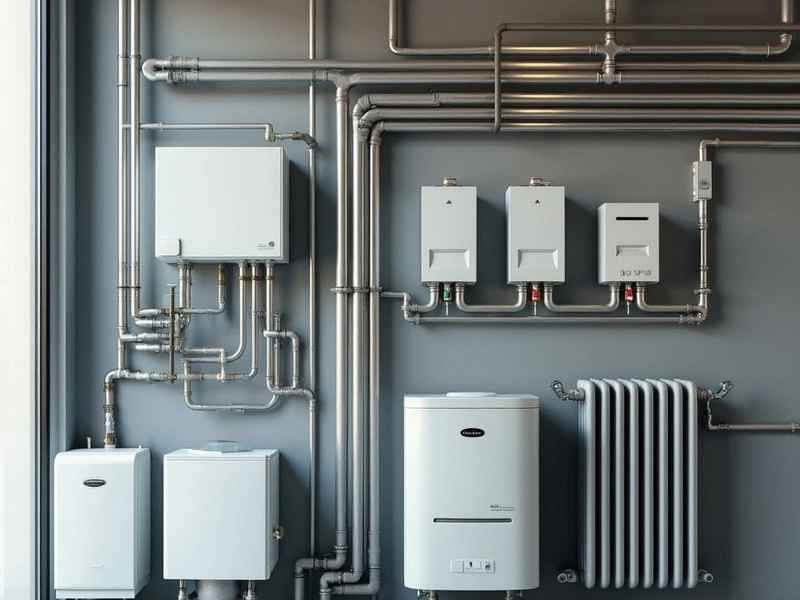

在详解图中，路径设计主要分为“大循环”与“小循环”两种主流模式，它们直观地反映了管道铺设的复杂程度与最终效果。所谓“大循环”，在图纸上表现为一个极其“周到”的闭环：从热水器出来的热水管，会串联起每一个用水点（如厨房水槽、卫生间洗手盆、淋浴花洒）的最远端，确保热水直接抵达每一个水龙头口，最后再通过专门的回水管路返回。这意味着，在每一个用水点墙内，都有三根管道：冷水管、热水管和回水管。看图即可知，这种设计能实现真正的“秒出热水”，舒适度最高，但相应的管道材料用量和开槽布管成本也大幅增加。

而“小循环”方案，在图纸上则显得更为“精炼”。它的热水主管道连接各个用水点，但回水管并不接入每一个用水点的最末端，而是只在热水主管道的最远端与回水管连接。用水点墙内通常只有冷、热两根水管。从详解图可以看出，当开启热水时，主管道内的存水是热的，但连接水龙头的那一小段支管里的冷水仍需先放掉。它实现了“快速出热水”而非“秒出”，是一种在舒适度与经济性之间取得平衡的方案。

三、 无回水阀方案：妥协的捷径

除了上述需要预埋回水管的方案，详解图中还可能展示一种特殊的“无回水管”或“未端循环”方案。这种方案在图纸上显示为，在最远端的用水点处，冷、热水管之间通过一个单向阀（H型阀）连通。当循环泵启动时，热水会流入冷水管，利用冷水管作为临时回水通道流回热水器。

从图纸分析，这种方案最大的优势是改造简便，特别适合装修后加装，无需大动干戈重新布管。其弊端在逻辑上也显而易见：冷热水管互通，可能导致冲马桶时流出温水、冷水被轻微加热等“串水”现象，长期来看可能影响体验并存在一定的水质交叉风险。它在详解图中常被标注为一种经济型或改造型备选方案。

四、 智能控制：循环的智慧大脑

一套优秀的热水循环系统，不仅要有强健的“躯体”，更要有聪明的“大脑”。详解图中除了水路，往往还会标注控制方式。目前主流的有三种模式：一是温控模式，系统通过温度传感器监测管道水温，一旦低于设定值（如35℃），便自动启动循环泵加热，实现全天候恒温待命，适合热水需求不规律的家庭。二是定时模式，用户可预先设定每天需要用热水的几个时间段（如早晚洗漱时段），循环泵只在设定时间内工作，节能效果显著，是大多数家庭的首选。三是水控（脉冲）模式，通过短时间内快速开关一次水龙头来手动触发循环，等待几十秒后即可使用热水，最为节能，但需要一定的操作习惯。这些控制逻辑，让冰冷的管道系统拥有了体贴入微的“感知力”。

五、 能效与安装：藏在图纸外的细节

一份专业的详解图，还会通过图注或侧视图提示影响系统效能的关键细节。首先是管道保温，给热水管和回水管穿上优质的“保温外衣”，可以极大地减少热量在输送过程中的散失，这是提升系统能效、降低能耗的重中之重。其次是安装规范，图中会示意循环泵应水平安装、系统最高点需设置自动排气阀、最低点要有排水阀、水泵前后需安装软接头以减少震动噪音等。这些细节直接关系到系统运行的稳定性、静音效果和寿命。最后是水源要求，系统应接入符合标准的自来水，若水质较硬，还需考虑安装前置过滤器或软水设备，以保护热水器和管道免受水垢侵害。

六、 选择之道：从图纸到家的匹配

面对详解图中的多种方案，如何选择？这需要将图纸与自家实际情况结合。对于新装修、追求极致舒适且预算充足的别墅或大平层家庭，“大循环”方案是最佳选择，它能带来酒店般的用水体验。对于大多数普通家庭装修，“小循环”方案提供了出色的性价比，在可接受的短暂等待下（通常仅几秒），大幅提升了用水便利性。而对于已装修完毕的老房改造，不愿大动干戈，“无回水管+零冷水热水器或外置泵”的方案则提供了可行的升级路径，但需接受其潜在的缺点。控制方式上，定时模式因其出色的节能性，成为最受推崇的智能选择。

让图纸照进舒适生活

一张详尽的生活热水循环系统详解图，就像一份家的“热水舒适度蓝图”。它从冰冷的管线中，规划出即开即热的温暖，从复杂的原理中，提炼出节能省水的智慧。无论是气势恢宏的大循环，还是精巧务实的小循环，其终极目标都是一致的：消灭等待，提升品质。读懂这张图，便掌握了自主规划家庭热水系统的主动权。当图纸上的线条化为墙内真实的管道，当循环泵悄然启动，那份拧开水龙头瞬间涌出的温暖，便是对这份规划最好的回报。从此，家的舒适，从第一滴热水开始。
