你是否曾仰望过高楼大厦，好奇数百户居民的日常用水从何而来，又何以能稳定送达每一个水龙头？这一切的背后，都离不开一个隐藏在建筑顶部的关键设施——高位生活水箱。它如同建筑的“心脏”，默默蓄积与输送着生命之源。而理解其运作的核心，便在于解读那张看似复杂却至关重要的高位生活水箱结构图。这张图纸不仅是工程师的设计蓝图，更是维系建筑用水安全、稳定与高效的“密码本”。本文将带您深入剖析高位生活水箱的结构奥秘，从多个维度揭开其设计、功能与维护的关键点，让您对这座沉默的“空中水库”有一个全新而深刻的认识。

核心构成：水箱本体与关键附件

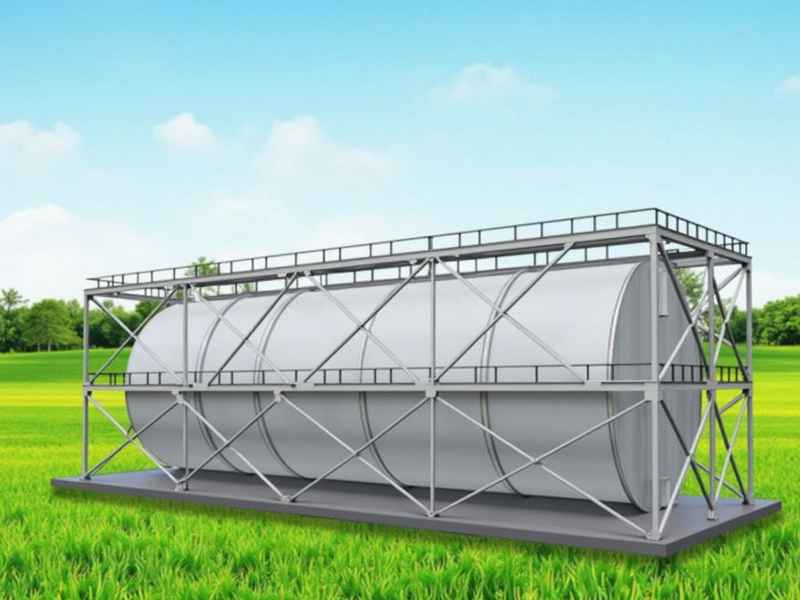

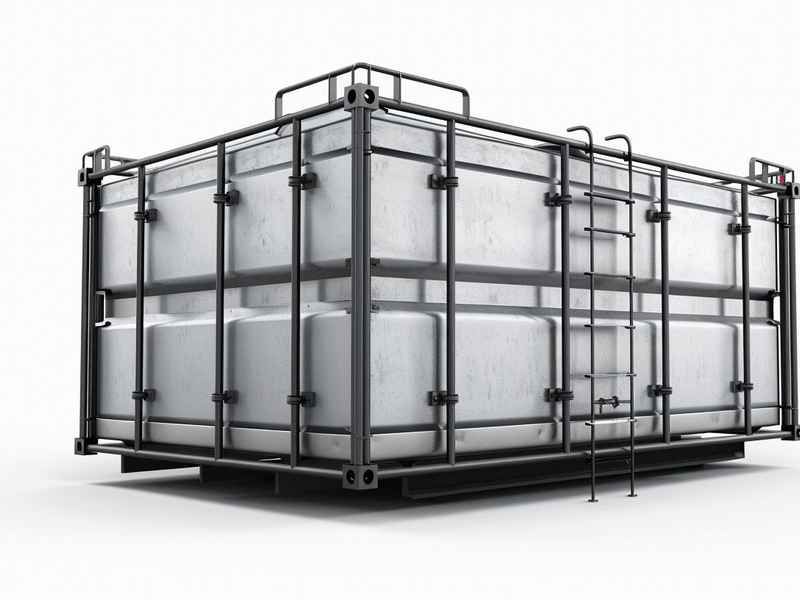

高位生活水箱的主体通常由食品级不锈钢、钢筋混凝土或复合材料制成，其结构设计首要确保容量与强度。有效容积需经过精确计算，需满足该服务区域用户的日常用水需求，并留有适量安全余量。 箱体并非简单的容器，其内部与外部连接着若干决定系统命运的管道与附件。

进水管负责将来自水泵或市政管网的水源引入水箱，其入口位置设计有讲究，通常设在水箱侧壁，且管口中心距箱顶保持一定距离。 更为关键的是，进水管上常安装液压水位控制阀或浮球阀，以自动控制进水，防止溢流。而出水管则肩负着向整个建筑管网配水的重任，其管口通常设于箱底以上一定高度，以防止沉积物被冲入供水系统，保障出水水质。

为保障检修与清洁，箱盖上必须设置人孔。水箱在制作完成后，还需进行严格的盛水或渗漏试验，确保其密封性与结构完整性。 这些本体与附件共同构成了水箱稳定储水与供水的基础物理结构。

水位控制：溢流、泄水与信号系统

水位控制是高位生活水箱安全运行的生命线。溢流管是其中至关重要的安全部件，其管口标高必须高于水箱的设计最高水位，且管径通常要求比进水管大1至2号，以确保在水位控制阀失效时，多余的水能迅速、顺畅地排出，绝对避免在水箱顶部溢流造成损害。 值得注意的是，溢流管上严禁安装任何阀门，且其出口不得直接与建筑排水管道系统连接，需设有空气隔断，以防止污水倒灌污染水箱。

与溢流管配合的是泄水管（也称排污管），主要用于定期排空水箱进行清洗和维护。它从箱底接出，常与溢流管连通，并在此管段上设置阀门控制。 为了实时监控水位，防止自动进水装置故障导致缺水或溢水，水箱还需设置水位信号装置。例如，可在与设计水位持平的位置引出信号管，引至值班室，通过水流或电子信号实现远程报警。 这套“溢流-泄水-监测”三位一体的系统，是水箱抵御风险、保持水位动态平衡的关键。

管道布局：防止短流与保障水力条件

管道在水箱上的接入点布局绝非随意，其核心原则是防止“短流”——即进水未经充分混合便直接流向出水口，导致水箱内水体更新慢，部分区域成为死水区，影响水质。理想情况下，进水管与出水管应分别设置在水箱的两侧，迫使水流在水箱内形成更长的路径，促进水体循环与混合。 若受条件限制必须合并或近距离设置，则需在出水管上增设止回阀，防止供水管网压力变化时水倒灌入水箱。

对于生活与消防合用的高位水箱，管道布局有更特殊的要求。必须确保消防储备水量在平时不被生活用水挪用。一种典型做法是将生活用水的出水管安装标高，设置在消防储水水位线之上，这样当水位降至消防储备水位时，生活出水口便自动暴露在空气中而停止出水，从而保全了救急用的消防水量。 吸水管喇叭口在水箱最低有效水位下的淹没深度，或防止旋流器的安装高度，都需严格满足规范，以确保消防水泵启动时能可靠吸水，避免产生旋涡吸入空气。

静压保障：高度决定的服务压力

高位生活水箱之所以被置于建筑顶端，根本目的是利用水的重力势能，为下方各楼层提供稳定的供水静压。其设置位置必须高于所服务的所有用水点，最低有效水位至系统最不利点处（通常是最高或最远用水点）的垂直高度差所产生的静水压力，必须满足该处用水器具的最低工作压力要求。 例如，对于高层住宅，这一静压值有明确的规范要求。

若建筑过高，单一水箱的静压可能不足以服务所有楼层，或底部楼层静压过大，此时常采用分区供水系统。例如，可将建筑在竖向上分为多个供水区，分别设置独立或串联的高位水箱与水泵机组。 低区可能由市政管网直供，中区和高区则分别通过水泵提升至相应楼层的高位水箱，再向下供水。这种“水泵-水箱”并联或串联的方式，既能保证各区的供水压力稳定，又能使水泵在高效区间运行，合理分配能耗。 水箱本身的安装位置，其外壁与建筑结构之间也需留出足够的检修与操作空间。

维护要点：结构、水质与附件检查

高位生活水箱的长久安全运行离不开持续有效的维护。应定期检查水箱本体结构材料是否完好，有无锈蚀、渗漏或变形。特别是对于混凝土水箱，要关注其内壁涂层是否完整，防止脱落污染水质。 水质管理至关重要。需制定严格的清洗消毒周期，通过泄水管彻底排空箱体，清除沉积物与生物膜，并经检测合格后方能重新启用。

所有管道附件都是维护的重点。应检查进水管上的水位控制阀、浮球阀动作是否灵敏可靠；出水管上的阀门启闭是否顺畅，止回阀能否有效防止倒流；溢流管、泄水管是否畅通无阻。 通气管、呼吸管的防虫网是否完好，也是防止污染物进入的细小但关键环节。 一套系统化的维护流程，是将结构图纸上的设计意图，转化为数十年如一日安全供水现实的根本保障。

设计演进：从独立储水到系统集成

回顾高位水箱的发展，其设计理念已从单一的储水容器，演进为建筑给排水系统乃至整个建筑设备系统中高度集成的一环。在早期或一些特定系统中，高位水箱还可能承担着系统定压、容纳膨胀水量（如在采暖系统中）等多重功能。 例如，在有些高层建筑的供暖系统连接设计中，高位水箱与中间水箱配合，巧妙地进行压力分区，保护了低区管网设备免受高区静压影响。

现代设计中，随着变频调速水泵技术的成熟，虽在某些场合出现了“无水箱”的变频直供系统，但高位水箱因其无需持续耗能提供压力、储水应对停水与火灾、稳定水压缓冲水锤等不可替代的优点，在绝大多数高层建筑中仍是首选。其结构设计也更加智能化，与楼宇自动化系统结合，实现水位、水质、设备状态的远程监控与自动管理。结构图上的每一个符号与标注，都凝聚着对安全、节能、可靠与智慧管理的综合追求。
